Descripción

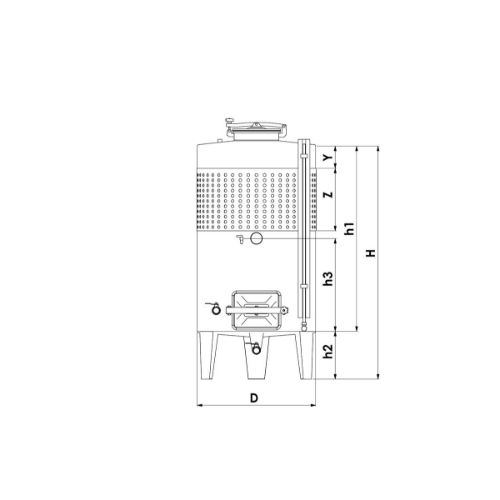

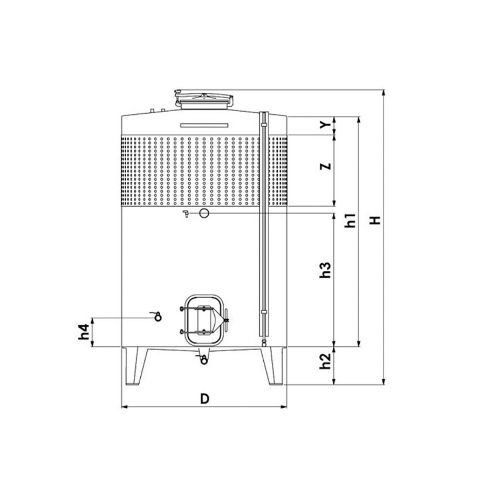

| VOLUMEN (LITROS) | D mm | H total mm | H1 cilindro mm | H2 patas mm | H3 mm
| Y mm
| Z mm
| M2 Camisa |
CÓDIGO |
| 300L | 636 | 1470 | 1000 | 320 | 500 | 100 | 400 | 0.80 | 081Z300L4V |
| 500L | 794 | 1470 | 1000 | 320 | 500 | 100 | 400 | 0.90 | 081Z500L4V |
| 600L | 794 | 1720 | 1250 | 320 | 625 | 100 | 400 | 0.90 | 081Z600L4V |
| 800L | 794 | 1970 | 1500 | 320 | 750 | 100 | 400 | 0.90 | 081Z800L4V |
| 1100L | 953 | 1970 | 1500 | 320 | 750 | 150 | 400 | 1.10 | 081Z1100L4V |
| 1500L | 1115 | 2010 | 1500 | 360 | 750 | 150 | 400 | 1.40 | 081Z1500L4V |
| 2000L | 1275 | 2010 | 1500 | 360 | 750 | 150 | 400 | 1.50 | 081Z2000L4V |
| 2450L | 1430 | 2010 | 1500 | 360 | 750 | 150 | 400 | 1.80 | 081Z2450L4V |
| 2600L | 1275 | 2510 | 2000 | 360 | 1000 | 150 | 500 | 1.90 | 081Z2600L4V |
| 3300L | 1430 | 2510 | 2000 | 360 | 1000 | 150 | 500 | 2.10 | 081Z3300L4V |
Equipamiento estándar:
• Patas soldadas
• 1 camisa de refrigeración
• válvula de salida total y parcial de 1” (de 300 a 800Litros) y de 5/4” (a partir de 1100 litros)
• Grifo tomamuestras DN15,
• Puerta rectangular de 245x310mm (de 300 a 800 litros), de 420×310 (de 1100 a 4850 litros)
y de 530x400mm (de 5150 a 10.000 litros)
• 2 conexiones de 1/2″ en la camisa de refrigeración
• Termómetro analógico
• Nivel de diámetro 16mm
• Tapa superior diámetro 385mm
• 2 racores inox ½” gas inerte
• Soporte escalera (a partir de 1100 litros)
Equipamiento opcional:
• Válvulas DN, WG, TC, Macon
• Grifo interior ¾”
• Orejetas de elevación
• Pies ajustables
• Puerta rectangular de 530x400mm
• DN50 + tapón / válvula de ventilación
• Opción: fondo inclinado 5%
