Descripción

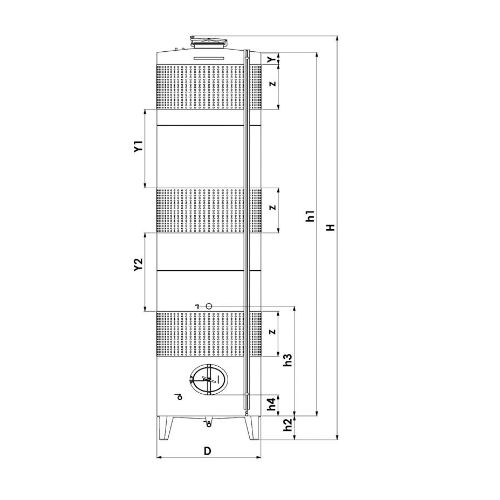

| VOLUMEN (LITROS) | D mm | H total mm(H)
| H cilindro mm (h1)
| H patas mm (h2)
| H mm (h3)
| H mm (h4) | H mm (Z)
| H mm (Y1)
| H mm (Y) | M2 camisa | CÓDIGO |
| 5150L | 1275 | 4510 | 4000 | 360 | 1500 | 280 | 620 | 360 | 250 | 7.20 | 06Z5150L4V |
| 5800L | 1275 | 5010 | 4500 | 360 | 1500 | 280 | 620 | 600 | 400 | 7.20 | 06Z5800L4V |
| 6400L | 1430 | 4510 | 4000 | 360 | 1500 | 280 | 620 | 360 | 250 | 8.20 | 06Z6400L4V |
| 8000L | 1595 | 4510 | 4000 | 360 | 1500 | 280 | 620 | 360 | 250 | 9.00 | 06Z8000L4V |
| 10000L | 1595 | 5510 | 5000 | 360 | 1500 | 280 | 620 | 600 | 700 | 9.00 | 06Z10000L4 |
Equipamiento estándar:
• Patas soldadas
• 3 camisas de refrigeración
• 6 conexiones de 1/2″ en la camisa de refrigeración
• válvula de salida total y parcial de 5/4”
• Grifo tomamuestras DN15,
• Puerta oval en acero inox
• Tapa superior de diámetro 385mm
• Termómetro analógico
• Nivel de diámetro 16mm
• 2 racores gas inerte de ½”
• Soporte escalera
Equipamiento opcional:
• Válvulas DN, WG, TC, Macon
• Grifo interior ¾”
• DN50 + tapón / válvula de ventilación
• Orejetas de elevación
• Puerta rectangular en inox de 245x310mm
• Pies ajustables
